Ниже приводится описание высококачественного пассажирского лифта MR WTY1/SWTY1 (400 мм) в надежде помочь вам лучше понять его. Приветствуем новых и старых клиентов, которые продолжат сотрудничать с нами, чтобы создать лучшее будущее!

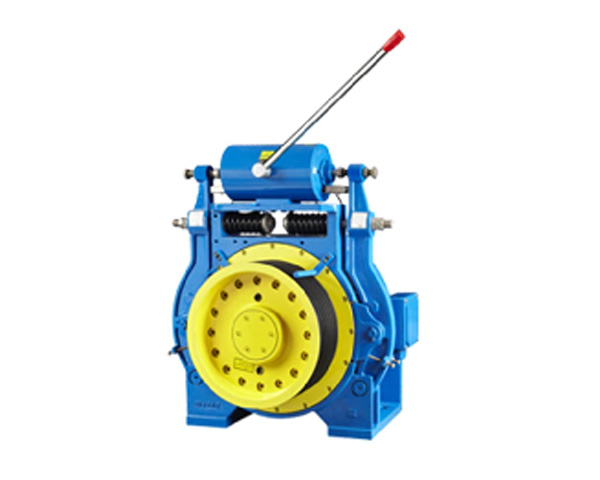

МАШИНЫ СЕРИИ WTY1/WTY1-C
| Емкость | 630 кг-1600 кг |
| связывание | 2:1 |
| Подрез | U |
| Плоскостность подушечек стопы | <0,5 мм |
| Рейтинг защиты | IP40 |
| Класс изоляции | F |
| поляки | 20 |
| Рабочий цикл | С5-40% |
| Номинальное напряжение двигателя | AC380В |
| Тормоз | Барабан |
| Выбор/удержание напряжения | 110 В переменного тока/110 В постоянного тока |
Источник питания с двухполупериодным выпрямлением для тормоза постоянного тока
Примечания: 1. Тормоза: переменный ток 110 В и постоянный ток 110 В опционально, при других напряжениях тормоза проконсультируйтесь с инженерами. 2. Тормоз переменного тока оснащен контроллером, понижающий трансформатор не требуется. Для торможения постоянным током требуется понижающий трансформатор в шкафу, чтобы гарантировать, что удерживающее напряжение составляет 50 % от напряжения срабатывания.
СЕРИЯ WTY1/WTY1-C — ОДИНАРНАЯ ОБЕРТЫВАНИЕ (ВНЕШНИЙ РОТОР)
| Модель | Емкость кг |
Скорость лифта РС |
Номинальная мощность кВт |
Номинальный ток A |
Номинальная скорость об/мин |
Частота Гц |
Диаметр шкива мм |
Крутящий момент Нм |
Веревки | Расстояние между канавками мм |
Резать Угол |
Угол канавки | связывание | Нагрузка на вал кг |
Ручка Колесо | Удаленный выпуск | Инерция кг м^2 |
Масса кг |
| WTY1-630-100 | 630 | 1.0 | 4.3 | 11.0 | 95 | 15.9 | 400 | 432 | 4-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3000 | Y | Y | 3.45 | 330 |
| WTY1-630-150 | 1.5 | 6.4 | 16.5 | 143 | 23.9 | 425 | ||||||||||||
| WTY1-630-160 | 1.6 | 6.8 | 16.5 | 153 | 25.5 | |||||||||||||
| WTY1-630-175 | 1.75 | 7.4 | 16.5 | 167 | 27.8 | 423 | ||||||||||||
| WTY1-630-200 | 2.0 | 8.7 | 20.0 | 191 | 31.8 | 435 | 5-Φ10 | 3.77 | ||||||||||
| WTY1-630-250 | 2.5 | 10.9 | 24.0 | 239 | 39.8 | |||||||||||||
| WTY1-800-100 | 800 | 1.0 | 5.4 | 12.0 | 95 | 15.9 | 400 | 543 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3000 | Y | Y | 3.45 | 330 |
| WTY1-800-150 | 1.5 | 8.1 | 20.0 | 143 | 23.9 | 540 | ||||||||||||
| WTY1-800-160 | 1.6 | 8.6 | 20.0 | 153 | 25.5 | 537 | ||||||||||||
| WTY1-800-175 | 1.75 | 9.6 | 20.0 | 167 | 27.8 | 549 | ||||||||||||
| WTY1-800-200 | 2.0 | 11.0 | 25.0 | 191 | 31.8 | 550 | 3.77 | |||||||||||
| WTY1-800-250 | 2.5 | 13.8 | 30.0 | 239 | 39.8 | |||||||||||||
| WTY1-l000-100 | 1000 | 1.0 | 6.4 | 15.0 | 95 | 15.9 | 400 | 640 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3000 | Y | Y | 3.77 | 330 |
| WTY1-1000-150 | 1.5 | 10.0 | 26.0 | 143 | 23.9 | 665 | ||||||||||||
| WTY1-1000-160 | 1.6 | 10.7 | 26.0 | 153 | 25.5 | |||||||||||||
| WTY1-1000-175 | 1.75 | 11.7 | 26.0 | 167 | 27.8 | 669 | ||||||||||||
| WTY1-1000-200 | 2.0 | 13.3 | 30.0 | 191 | 31.8 | 665 | 6-Φ10 | 400 | ||||||||||
| WTY1-1000-250 | 2.5 | 16.6 | 36.0 | 239 | 39.8 | |||||||||||||
| WTY1-1150-100-C | 1150 | 1.0 | 7.6 | 19.0 | 95 | 15.9 | 400 | 763 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3000 | Y | Y | 3.77 | 410 |
| WTY1-1150-150-C | 1.5 | 11.4 | 28.0 | 143 | 23.9 | |||||||||||||
| WTY1-1150-160-C | 1.6 | 12.2 | 28.0 | 153 | 25.5 | |||||||||||||
| WTY1i-1150-175-C | 1.75 | 13.3 | 28.0 | 167 | 27.8 | |||||||||||||
| WTY1-1150-200-C | 2.0 | 15.3 | 32.0 | 191 | 31.8 | |||||||||||||
| WTY1-1150-250-C | 2.5 | 19.1 | 40.0 | 239 | 39.8 | |||||||||||||
| WTY1-1250-100 | 1250 | 1.0 | 8.5 | 19.0 | 95 | 15.9 | 400 | 850 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4500 | Y | Y | 7.30 | 505 |
| WTY1-1250-150 | 1.5 | 12.7 | 32.0 | 143 | 23.9 | 845 | ||||||||||||
| WTY1-1250-160 | 1.6 | 13.5 | 320 | 153 | 25.5 | 845 | ||||||||||||
| WTY1-1250-175 | 175 | 14.8 | 32.0 | 167 | 27.8 | 846 | ||||||||||||
| WTY1-1250-200 | 2.0 | 17.0 | 35.0 | 191 | 31.8 | 845 | ||||||||||||
| WTY1-1250-250 | 2.5 | 21.2 | 44.0 | 239 | 39.8 | 846 | ||||||||||||
| WTY1-1350-100 | 1350 | 1.0 | 9.3 | 24.0 | 95 | 15.9 | 400 | 934 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4500 | Y | Y | 7.30 | 505 |
| WTY1-1350-150 | 1.5 | 14.0 | 35.0 | 143 | 23.9 | |||||||||||||
| WTY1-1350-160 | 1.6 | 14.9 | 35.0 | 153 | 25.5 | |||||||||||||
| WTY1-1350-175 | 1.75 | 16.3 | 35.0 | 167 | 27.8 | |||||||||||||
| WTY1-1350-200 | 2.0 | 18.7 | 47.5 | 191 | 31.8 | |||||||||||||
| WTY1-t350-250 | 2.5 | 23.4 | 53.0 | 239 | 39.8 | |||||||||||||
| WTY1-1600-100 | 1600 | 1.0 | 10.8 | 25.0 | 95 | 15.9 | 400 | 1086 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4500 | Y | Y | 7.30 | 515 |
| WTY1-1600-150 | 1.5 | 16.3 | 40.0 | 143 | 23.9 | |||||||||||||
| WTY1-1600-160 | 1.6 | 17.4 | 40.0 | 153 | 25.5 | |||||||||||||
| WTY1-1600-175 | 1.75 | 19.0 | 40.0 | 167 | 27.8 | |||||||||||||
| WTY1-1600-200 | 2.0 | 21.7 | 50.0 | 191 | 31.8 | 525 | ||||||||||||
| WTY1-1600-250 | 2.5 | 27.2 | 62.5 | 239 | 39.8 |
РАЗМЕРЫ ЭКСКУРСНОГО ЧЕРТЕЖА
| Емкость (кг) |
Лифт Скорость (м/с) |
связывание | Д1 | Д2 | Д3 | Д4 | Д5 | Д6 | П1 | П2 | W3 | W4 | H1 | Н2 | Н3 | Н4 | ΦD1 |
| 630 | 1,0-2,5 | 2:1 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 |
| 800 | 1,0-2,5 | ||||||||||||||||
| 1000 | 1,0-1,75 | ||||||||||||||||
| 2,0-2,5 | 84 | 29 | 223.5 | 334.5 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 | ||
| 1150 | 1,0-2,5 | 84 | 33 | 237 | 345 | / | / | 350 | 560 | / | 717 | 753 | / | 300 | 40 | 550 | |
| 1250 | 1,0-2,5 | 181 | 110.5 | 290.5 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 290 | 30 | 550 | |
| 1350 | 1,0-2,5 | ||||||||||||||||
| 1600 | 1,0-2,5 |
МАШИНЫ СЕРИИ SWTY1
| Емкость | 450 кг-800 кг |
| связывание | 1:1 |
| Подрез | U |
| Плоскостность подушечек стопы | <0,5 мм |
| Рейтинг защиты | IP40 |
| Класс изоляции | F |
| поляки | 20 |
| Рабочий цикл | С5-40% |
| Номинальное напряжение двигателя | AC380В |
| Тормоз | Барабан |
| Выбор/удержание напряжения | 110 В переменного тока/110 В постоянного тока |
Источник питания с двухполупериодным выпрямлением для тормоза постоянного тока
СЕРИЯ WTY1 (КАНАВКА 1:1 SI)
| Спецификация | Емкость кг |
Скорость лифта РС |
Номинальная мощность кВт |
Номинальный ток A |
Номинальная скорость об/мин |
Частота Гц |
Диаметр шкива мм |
Крутящий момент Нм |
Веревки | Расстояние между канавками мм |
Угол среза | Угол канавки | связывание | Нагрузка на вал кг |
Ручка Колесо | Удаленный выпуск | Инерция кг м^2 |
Масса кг |
| SWTY1-450-100 | 450 | 1.0 | 2.9 | 9.0 | 48 | 8.0 | 400 | 571 | 5-Φ10 | 16 | β=95° | γ=30° | 1:1 | 3000 | Y | Y | 3.77 | 330 |
| SWTY1-450-150 | 1.5 | 4.3 | 13.0 | 72 | 11.9 | |||||||||||||
| SWTY1-450-160 | 1.6 | 4.6 | 13.0 | 76 | 12.7 | |||||||||||||
| SWTY1-450-175 | 1.75 | 5.0 | 13.0 | 84 | 13.9 | |||||||||||||
| SWTY1-630-100 | 630 | 1.0 | 4.0 | 12.0 | 48 | 8.0 | 400 | 799 | 6-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4500 | Y | Y | 7.3 | 505 |
| SWTY1-630-150 | 1.5 | 6.0 | 18.0 | 72 | 11.9 | |||||||||||||
| SWTY1-630-160 | 1.6 | 6.4 | 18.0 | 76 | 12.7 | |||||||||||||
| SWTY1-630-175 | 1.75 | 7.0 | 18.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-100 | 800 | 1.0 | 5.1 | 12 .0 | 48 | 8.0 | 400 | 1015 | 8-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4500 | Y | Y | 7.3 | 515 |
| SWTY1-800-150 | 1.5 | 7.6 | 19.0 | 72 | 11.9 | |||||||||||||
| SWTY1-800-160 | 1.6 | 8.1 | 19.0 | 76 | 12.7 | |||||||||||||
| SWTY1-800-175 | 1.75 | 8.9 | 19.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-200 | 2.0 | 10.2 | 25.0 | 95 | 15.9 | |||||||||||||
| SWTY1-800-250 | 2.5 | 12.7 | 31.0 | 119 | 19.9 |
Примечания:
1. Коэффициент баланса серии SWTY1 составляет 0,42–0,5.
2. Тормоза: переменный ток 110 В и постоянный ток 110 В опционально, при других напряжениях тормоза проконсультируйтесь с инженерами.
3. Тормоз переменного тока оснащен контроллером, понижающий трансформатор не требуется. Для торможения постоянным током требуется понижающий трансформатор в шкафу, чтобы гарантировать, что удерживающее напряжение составляет 50 % от напряжения срабатывания.
РАЗМЕРЫ ЭКСКУРСНОГО ЧЕРТЕЖА
| Емкость (кг) | Скорость лифта (м/с) | Д1 | Д2 | Д3 | Д4 | Д5 | Д6 | П1 | П2 | W3 | W4 | H1 | Н2 | ΦD1 |
| 450 | 1,0-1,75 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 370 |
| 630 | 1,0-1,75 | 181 | 110.5 | 291 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 550 |
| 800 | 1,0-2,5 |
