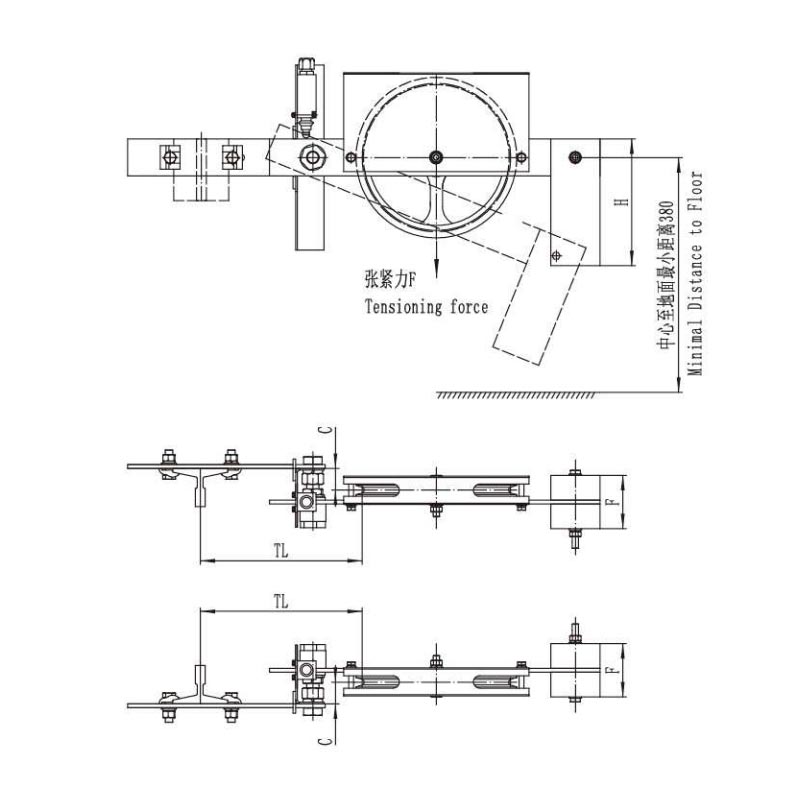

Натяжное устройство BZJ01
Лист технических параметров
Диаметр шкива (мм): 0240
Диаметр каната (мм): 08
Модель вспомогательного регулятора XS3 XS3A XS3B
Диаметр шкива (мм): 0240
Диаметр каната (мм): 08
Модель вспомогательного регулятора XS3 XS3A XS3B
Устройство натяжения BZJ01
| НЕТ. | Е (кг) Противовес |
Материал |
См) | FXH(мм) | (м) Путешествие на автомобиле |
Ф(Н) Сила натяжения |
ТЛ (мм) Тип направляющей |
| L01 | 10 | Сталь тарелка |
20-48 | 86X205 | Н<60 | 250 | Т75 183,5-250,5,283,5-350,5 Т78 182-252,282-352 Т89 184,5-256,5,277,5-356,5 |
| L02 | 15 | 86x231 | 60<Н≤80 | 350 | |||
| L03 | 20 | 20-44 | 86x272 | 80<Н≤120 | 450 | ||
| L04 | 10 | 20-48 | 86x205 | Е660 | 250 | Т75 243,5-300,5 Т78 242-302 Т89 244,5-299,5 |
|
| L05 | 15 | 86x231 | 60<Н≤80 | 350 | |||
| L06 | 20 | 20-44 | 86x272 | 80<Н≤120 | 450 | ||
| L07 | 10 | 20-48 | 86x205 | Б≤60 | 250 | Т114 200-290 Т127 210-283,5 |
|
| Л08 | 15 | 86x231 | 60<Н≤80 | 350 | |||
| L09 | 20 | 20-44 | 86x272 | 80<Н≤120 | 450 | ||
| Л10 | 17 |
руда совершить |
20-48 | 100x266 | 60<Н≤80 | 400 | Т75 183,5-250,5,283,5-350,5 Т78 182-252,282-352 Т89 184,5-256,5,277,5-356,5 |
| Л11 | 20 | 20-44 | 80<Н≤120 | 450 | |||
| Л12 | 17 | 20-48 | 60<1≤80 | 400 | Т75 243,5-300,5 Т78 242-302 Т89 244,5-299,5 |
||
| Л13 | 20 | 20-44 | 80<Н≤120 | 450 | |||
| Л14 | 17 | 20-48 | 60<Н≤80 | 400 | Т114 200-290 Т127 210-283,5 |
||
| Л15 | 20 | 20-44 | 80<Н≤120 | 450 |
Натяжное устройство BZJ09
Лист технических параметров
Диаметр шкива (мм): 0240
Диаметр каната (мм): 08
Модель вспомогательного регулятора XS3 XS3A XS3B
Диаметр шкива (мм): 0240
Диаметр каната (мм): 08
Модель вспомогательного регулятора XS3 XS3A XS3B
Устройство натяжения BZJ09
| НЕТ. | (КГ) Противовес |
CXDXE | Н(м) Проезд на автомобиле (м) |
Тип направляющей |
| 1 | 10 | 80x86x205 | Н≤60 | Т78、Т75、 Т89, Т89-1 Т90、 |
| 2 | 15 | 103x86x231 | 60<Н≤80 | |
| 3 | 20 | 122X86X272 | 80<Н≤120 | |
| 4 | 10 | 80x86x205 | Н≤60 | Т114 |
| 5 | 15 | 103x86x231 | 60<Н≤80 | |
| 6 | 20 | 122X86X272 | 80<Н≤120 |
Устройство натяжения BZJ02
Устройство натяжения BZJ02
| НЕТ. | Тип направляющей | ТЛ (мм) Расстояние между центром каната и центром рельса |
полупансион (мм) |
HD (мм) Диаметр шкива |
| L01 | Т78 | 132-281 | 493,5~642,5 | 0200 |
| L02 | 557~706 | 0250 | ||
| L03 | 608~757 | 0300 | ||
| L04 | Т89 | 137-275 | 498,5~636,5 | 0200 |
| L05 | 562~700 | 0250 | ||
| L06 | 613~751 | 0300 | ||
| L07 | Т114 | 158~306 | 519,5~667,5 | 0200 |
| Л08 | 583~731 | 0250 | ||
| L09 | 634~776 | 0300 | ||
| Л10 | Т127 | 164~300 | 525,5~331,5 | 0200 |
| Л11 | 589~725 | 0250 | ||
| Л12 | 640~776 | 0300 | ||
| Л13 | Т140 | 185~215 | 546,5~576,5 | 0200 |
| Л14 | 661~691 | 0300 |
Натяжное устройство BZJ03
Устройство натяжения BZJ03
| НЕТ. | Тип направляющей | (кг) Противовес |
HD (мм) Диаметр шкива |
ХА (мм) |
полупансион (мм) |
| L01 | Т75 Т89 | 15, 20 | 0200 | 140 | 438.5 |
| L02 | 0250 | 165 | 467 | ||
| L03 | 0300 | 190 | 553 | ||
| L04 | Т114 | 0200 | 140 | 438.5 | |
| L05 | 0250 | 165 | 467 | ||
| L06 | 0300 | 190 | 553 |
| Тип | M | N |
| BZJ03 | 230±10 | 13.5 |
| 133,5±10 | 36.5 |
Вспомогательный регулятор модели XS200 или XS300
